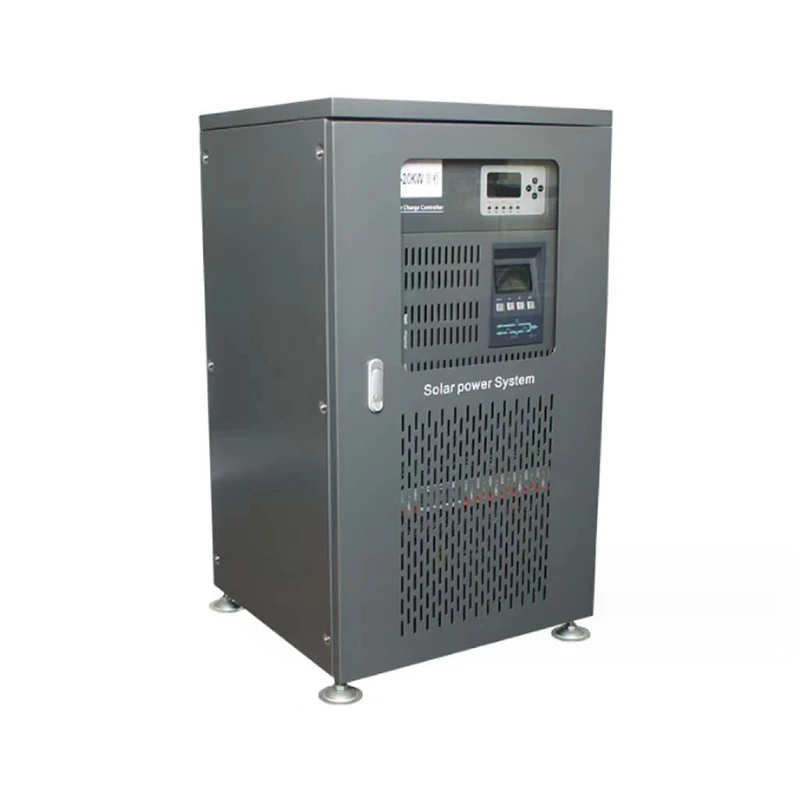

Преглед производа:
Производ је интегрисани интелигентни претварач са уграђеним системом контролера пуњења дизајниран за велику фотонапонску снагу. Његов уграђени контролер може да реализује управљање пуњењем за батерију помоћу више соларних низова како би побољшао ефикасност пуњења и животни век батерије. Захваљујући својој потпуној дигиталној технологији векторске контроле заснованој на обради у реалном времену од стране ДСП, МЦУ и ДДЦ, има савршене заштитне функције и високу поузданост. Његов преферирани режим напајања и преферирани режим батерије су подесиви, што олакшава испуњавање различитих потреба корисника. Има ЛЦД. т се широко примењује на велике прилике за производњу соларне енергије, укључујући породице, школе, јавну расвету, индустријска и рударска предузећа, граничну одбрану, морска острва, пашњаке итд.
Главне карактеристике:
Висока поузданост
Праћење фреквенције, филтрирање шума и ниско изобличење у инвертерском излазу због дизајна двоструке конверзије
Висока способност прилагођавања
Широк опсег улазне фреквенције, чиме се остварује стабилан рад генератора горива
Високе оптималне перформансе батерије
Интелигентна технологија управљања батеријом, која гарантује дужи век трајања батерије и смањује време одржавања батерије Напредна технологија пуњења константног напона, која активира батерију у највећој мери, штеди време пуњења и гарантује дужи век батерије
Општа и поуздана заштита
Функција тестирања по укључењу, која може да избегне грешке због опасности од инверторске технологије Ефикасна ИГБТ (изолована капија биполарног транзистора) Добра функција брзог пребацивања, радне карактеристике великог напона и велике струје и напонски погон ИГБТ-а (ИГБТ пете генерације има мањи пад напона засићења и већу оперативну ефикасност и поузданост.)

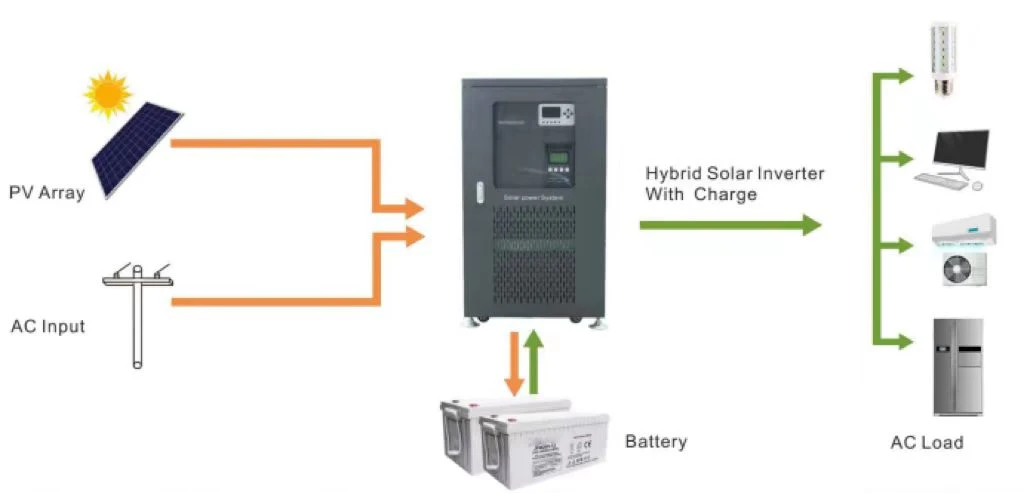

Дијаграм примене:
Технички индекси:
|
Модел: ЕД-НКД- |
НКД{0}}КВ |
НКД{0}}КВ |
НКД{0}}КВ |
НКД{0}}КВ |
НКД{0}}КВ |
|
Оцењена моћ |
8КВ |
10КВ |
15КВ |
20КВ |
30КВ |
|
Батерија |
|||||
|
Напон |
96 ВДЦ/192ВДЦ/220ВДЦ/384ВДЦ |
||||
|
Напон заштите од прекомерног пражњења |
96ВДЦ/172ВДЦ/194ВДЦ/345ВДЦ |
||||
|
Контролор |
|||||
|
Номинална струја |
100A |
||||
|
Напон |
192ВДЦ/220ВДЦ/384ВДЦ |
||||
|
Број приступа наплате |
4 |
||||
|
Максимална струја сваког приступа |
25A |
||||
|
Соларни улазни напон |
<165VDC/<330VDC/<378VDC/<660VDC |
||||
|
Напон заштите од препуњавања |
110ВДЦ/222ВДЦ/255ВДЦ/445ВДЦ (програмабилно |
||||
|
Контролна тачност |
±0.1 |
||||
|
Тачност приказа |
±0.1 |
||||
|
Ефикасност |
>90% |
||||
|
Инвертер |
|||||
|
улазни напон |
88-132ВАЦ/176-264ВАЦ |
||||
|
Улазна фреквенција |
45-65Хз |
||||
|
Излазни напон |
110ВАЦ/220ВАЦ |
||||
|
Излазна фреквенција |
50/60Хз |
||||
|
Излазни таласни облик |
Чисти синусни талас, ТХД<4%(full load) |
||||
|
Функција заштите |
Заштита од кратког споја на излазу, заштита од пренапона, заштита од ниског напона, заштита од ниске батерије итд |
||||
|
Ручно укључивање/искључивање |
Пожељно је ручно укључивање/искључивање |
||||
|
Аутоматско укључивање/искључивање |
Укључивање са светлом + искључивање са фиксним временом (програмабилно) |
||||
|
Време пребацивања |
<10ms |
||||
|
Остало |
|||||
|
Температура околине за рад |
0-40 степен |
||||
|
Релативна влажност за рад/складиштење |
20-90%(без кондензације,максимално) |
||||
|
Спољашње димензије Д×Ш×В(мм) |
536*560*1015 |
||||
|
Димензије паковања: Д × Ш × В (мм) |
675*700*1180 |
||||
