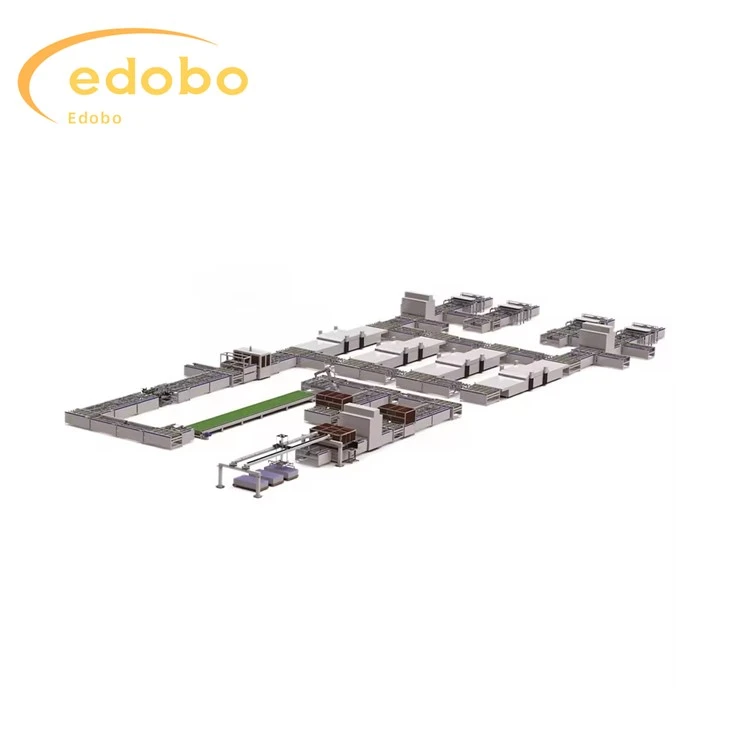

100МВ-600МВ производна линија соларних Пв модула

Полагање (механички тип)

1. Начин храњења је кратки улаз и дуг излаз, а функција опреме је да их распореди у одговарајућем редоследу. Дуга страна жице батерије је паралелна са дугом страном компоненте. Локални систем за слагање може се користити за распоређивање компоненти од 96, 72 и 60 комада и има функцију механичког подешавања.

2. Аутоматски примите жице батерија, покупите жице батерија у механичке положаје и претходно исправите стакло

3. Примите стакло и ЕВА са производне линије. Подигните нит батерије из механичког положаја. Поставите батерију у серију на ЕВА према позитивним и негативним електродама. Након завршетка свих радњи, компонента излази.

4. Низ батерија се поставља визуелним позиционирањем, позиционирањем помоћу оптичких влакана и механичким позиционирањем.

1. Машина усваја синхрони ремен, покретан серво мотором и вођен линеарном водилицом, која има предности прецизног позиционирања, стабилног рада и велике брзине.
2. Ваздушна чаша је направљена од полиуретана и неће оставити никакве трагове на низу батерије након усисавања.
3. Машина је опремљена заштитом за напајање и гас.
4. Машина је потпуно аутоматска и не захтева ручну интервенцију.
5. Тачност позиционирања низа батерија је ± 0.3 милиметра
6. Шест каблова за напајање распоређених између 1-10 милиметара
7. Компатибилан са више низова батерија, величине 156/182/210, 6-12 комада
8. Главни прст соларних ћелија је компатибилан са 2/3/4/5 прстима

(1) Капацитет производне линије: 100МВ-600МВ/год.
(2) Потреба за снагом опреме је 380В (трофазни петожични систем), а потражња за снагом може се наћи у параметрима опреме сваке јединице. Наша компанија ће посебно обезбедити конфигурацију далековода.
(3) Потреба за компримованим ваздухом за опрему је 0.6-0.8МПа, сува, чиста и испуњава захтеве аутоматизованих производних линија; Честице прашине Мање од или једнаке 1ум, притисак воде, тачка росе Мања или једнака -40 степену, уље (укључујући пару) Мање или једнако 0.1мг/;
(4) Чистоћа ваздуха у фабрици не сме бити нижа од 300000 нивоа (ИСО класа 8);
(5) Брзина преноса опреме за пренос: Време циклуса преноса је мање од 22с, што испуњава захтев за производни капацитет од 500МВ/годишње. Цела линија усваја регулацију брзине променљиве фреквенције, са главном фреквенцијом регулације брзине постављеном на 30ХЗ и опсегом регулације брзине од 0-50ХЗ (специфична брзина се може наћи у параметрима опреме сваке јединице);
(6) Спољне димензије далековода: Ова опрема је нестандардни уређај, а коначни дијаграм распореда ће обезбедити Едобо Солар;
(7) Висина монтажне линије и опсег подешавања: Постоји одређена висинска разлика између појединачне опреме и јединице преноса. За детаљне спољне димензије, погледајте техничке параметре појединачне опреме; Висина јединице за пренос је углавном 950 мм ± 30 мм;
(8) Опсег рада далековода и опреме може се подесити између компоненти дужине (1650мм-2600мм) * ширине (950мм-1500мм), омогућавајући транспорт компоненти различитим методама ламинације.
(9) Преносна линија је глатка и величина помака је мања од 10 мм;
(10) Када опрема ради нормално, стопа отказа компоненти узрокована опремом и далеководима је мања од 1/1000;
(11) Ниво буке током рада опреме мањи или једнак 72 дбА (без компресијских пумпи)

1. Ћелија усваја ЦЦД визуелно позиционирање, које има предности високе тачности и стабилности;
2. Опрема може аутоматски примити, аутоматски распоредити и аутоматски извозити компоненте, а распоред је тачно позиционирање;
3. Усисна чаша је направљена од увезеног силиконског материјала, који неће оставити траг на површини батерије;
4. Усвојите режим механичког кретања по три осе (ротирајући за 180 степени);
5. Бочно кретање усваја модул линеарног мотора, који има предности брзе брзине кретања, високе поновљене тачности позиционирања и стабилних перформанси, штеди укупно време откуцаја;
6. Подешавање промене дуге и кратке ивице усваја механизам за брзо закључавање, подешавање брзо, једноставно, практично и поуздано;
