Функција и увод

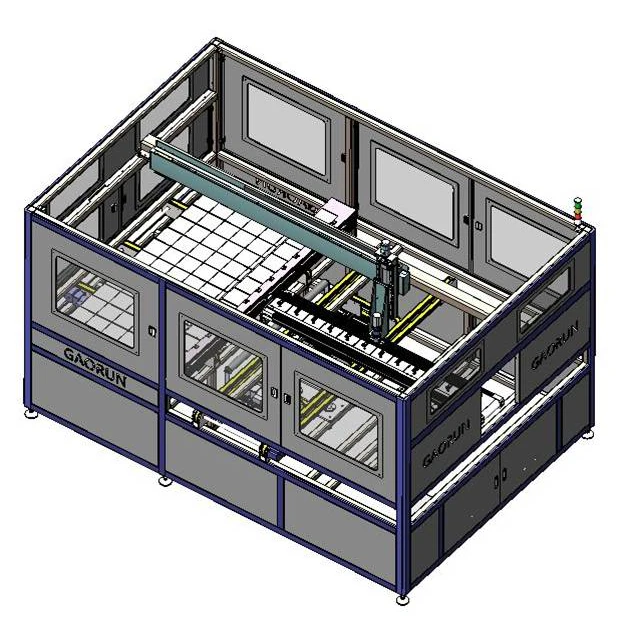

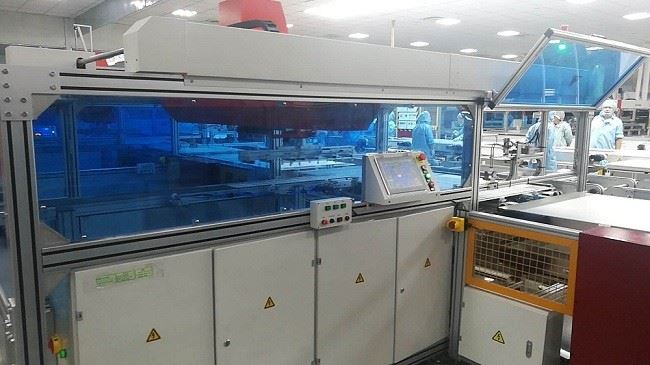

Аутоматска машина за полагање са дугом ивицом напред, један према један одговара аутоматској машини за жице. Дуга ивица низа ћелије је паралелна са дугом ивицом модула. Машина са једним системом полагања може се применити за полагање 96, 72 и 60 модула и има машинску регулацију.
1.Примање стринг ћелије аутоматске стринг ћелије. Одабиром низа ћелије до регулационог механизма. Наставите са регулацијом на стринг ћелију.
2. Пријем стакла и ЕВА материјала са производне линије. Наставите са регулацијом на стринг ћелију.
3. Подизање низа ћелије из регулационог механизма. Постављање низа ћелија на ЕВА према позитивној и негативној електроди. Пренесите модул након завршетка свих радњи.
4. Тхе стринг целл може постићи визуелно позиционирање, оптичко позиционирање и механичко позиционирање.
Главни параметар
Формат модула:(1400-2600)мм*(800-1100)мм
Време циклуса: време низа са 10 или 12 модула је мање од 15 с/време
стринг са 6 модула је мањи од 10 с
Максимални капацитет: 2400 / сат
Тежина: 400 кг
Називна снага: 4,5 кв
Притисак:0.6-0.8 МПа
Формат везе: Φ12
Димензије (ДКСШКСВ): 3500мм*2500мм*2200мм
Предност
1.Машина користи каиш и шраф штап који се покреће серво мотором за пренос и води линеарном шином, са предностима као што су прецизно позиционирање, стабилно трчање и велика брзина.
2.Усисна плоча је направљена од полиуретана не остављајући траг на ћелијској жици након сисања.
3.Машина је опремљена заштитом од искључивања и искључивања ваздуха.
4.Машина је потпуно аутоматска и не захтева људско мешање.
5. Прецизност лоцирања низа ћелија је ±0.3 мм.
6. Шест низова ћелија са интервалом између 1~10 мм.
7.Димензија низа ћелија је 125/156,6~12 ком.
8.Главна сабирница са 2 сабирнице/3 сабирнице/4 сабирнице/5 сабирница.
|
