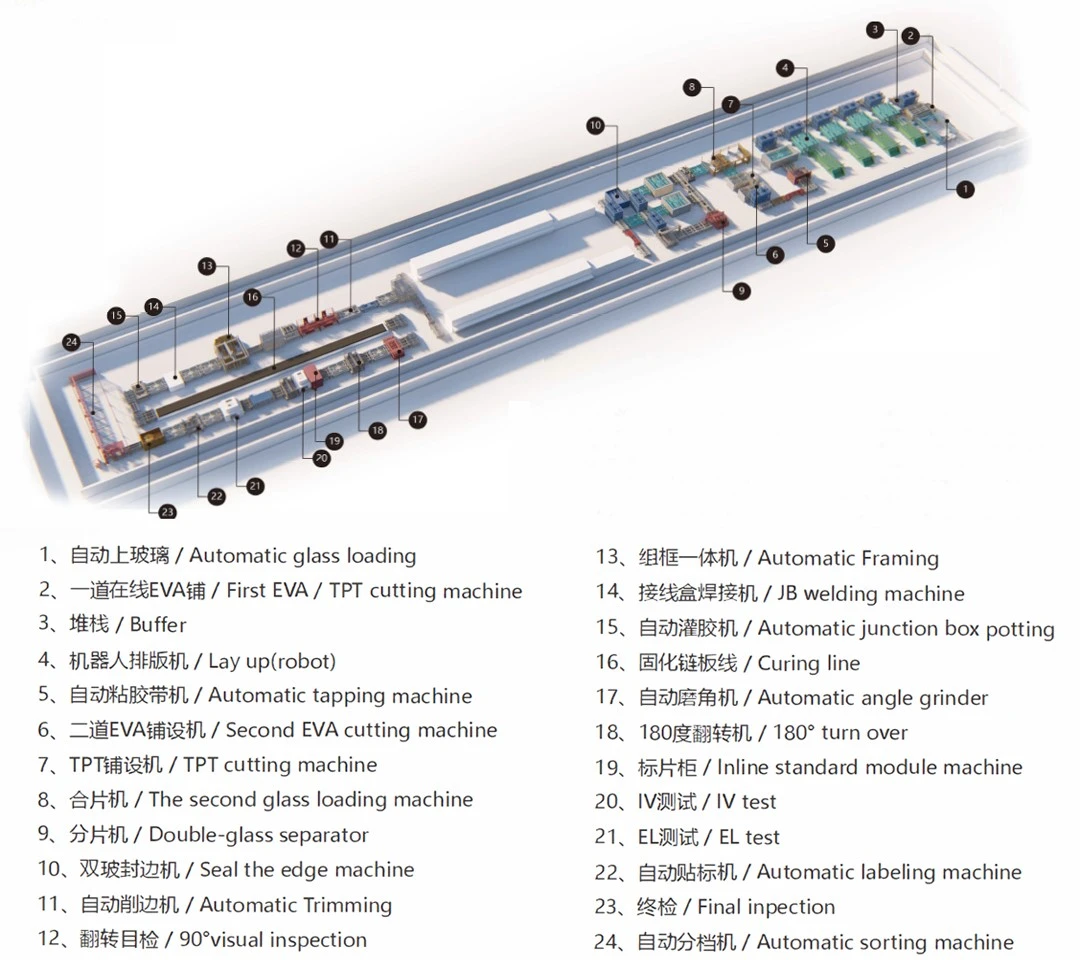

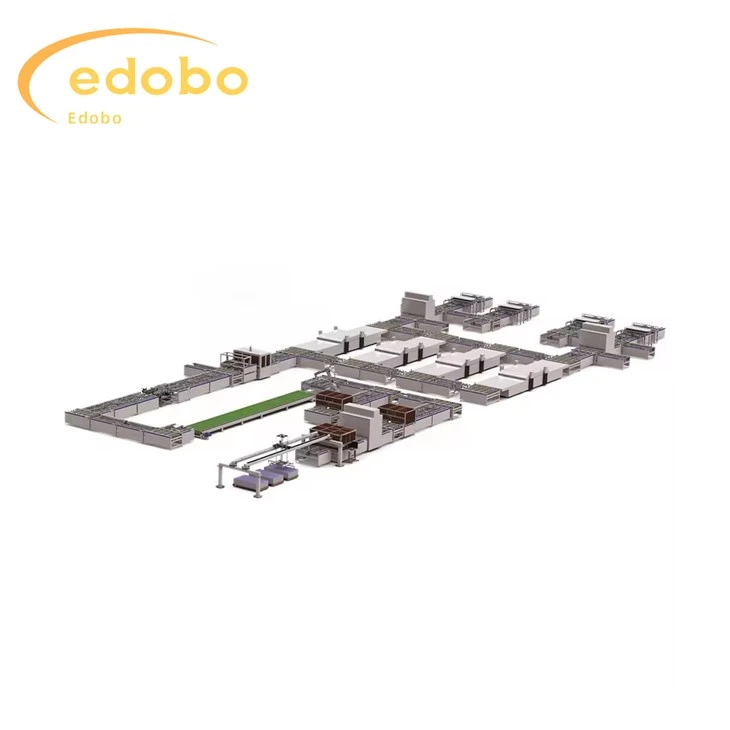

Комплетна производна линија соларних панела

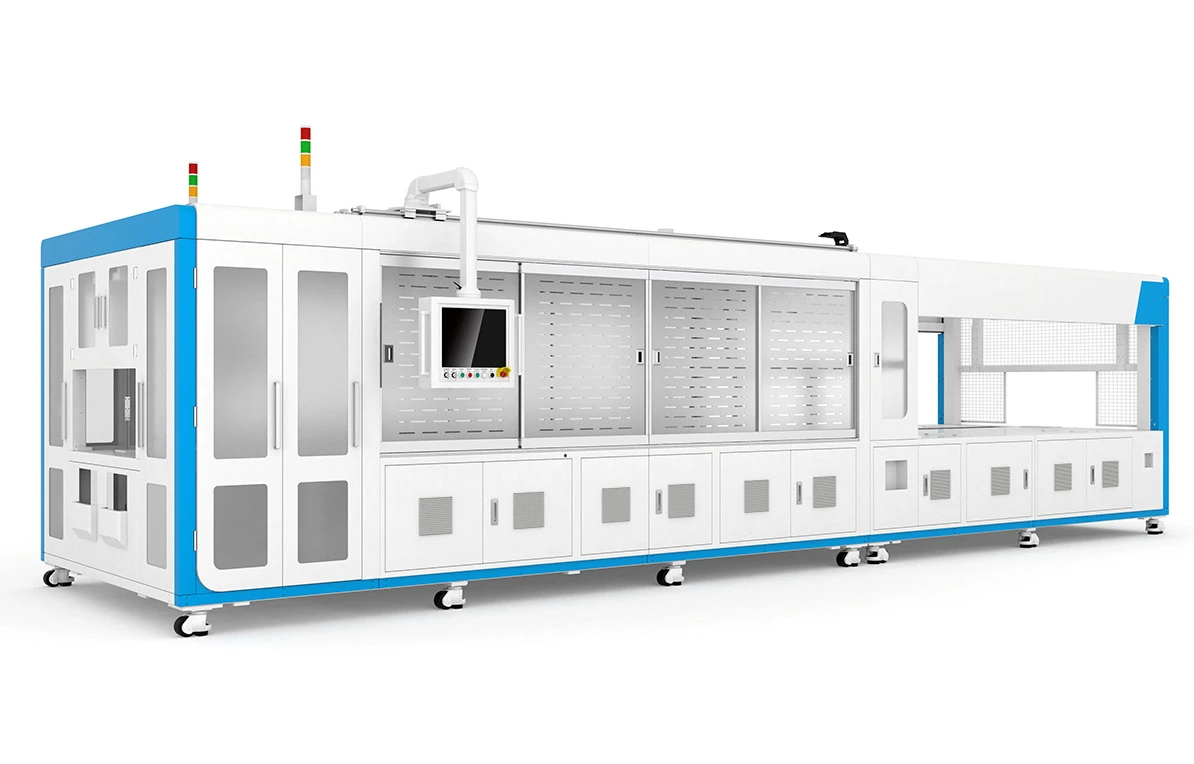

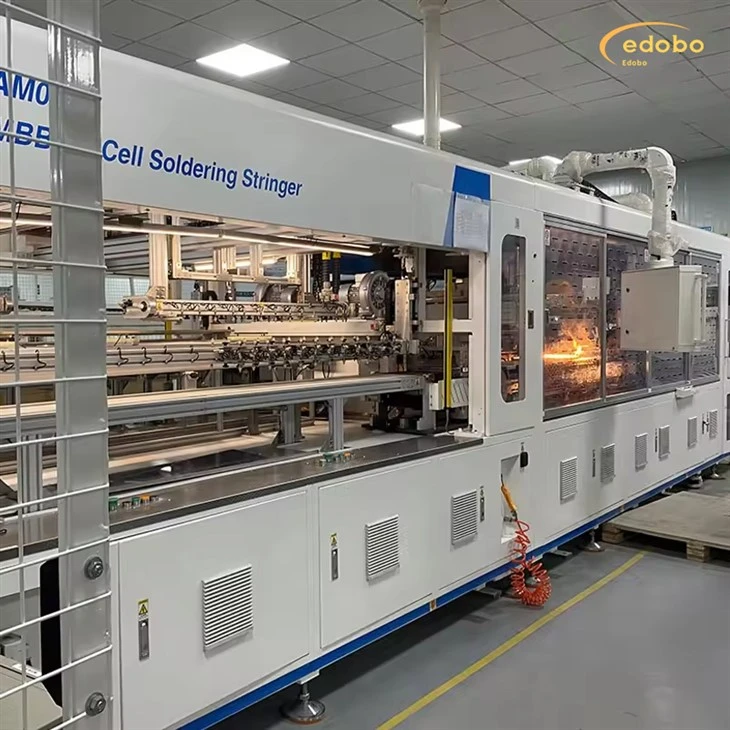

1.Стринг апарат за заваривање

1. Високобрзи двоколосечни стрингер који подржава заваривање соларних ћелија ширине изнад 30 мм, попуњавајући домаћу празнину за брзе стрингере у овој спецификацији и нуди купцима свестрано решење са једном машином за вишеструке примене.

2. Опремљен функцијама позиционирања вида и детекције, заједно са роботским пуњењем.

3. Садржи функције аутоматског савијања и сечења траке, ефикасно смањујући ломљење ћелија узроковано размаком траке.

4. Користи најшире прихваћену технологију бесконтактног инфрацрвеног заваривања, обезбеђујући равномерно загревање и ћелија и траке, смањујући стопе лома.

5. Опремљен са више температурних зона, што омогућава постепено загревање и хлађење како би се ефикасно смањило ломљење.

6. Опциона функција инспекције ЕЛ стринга за излаз.

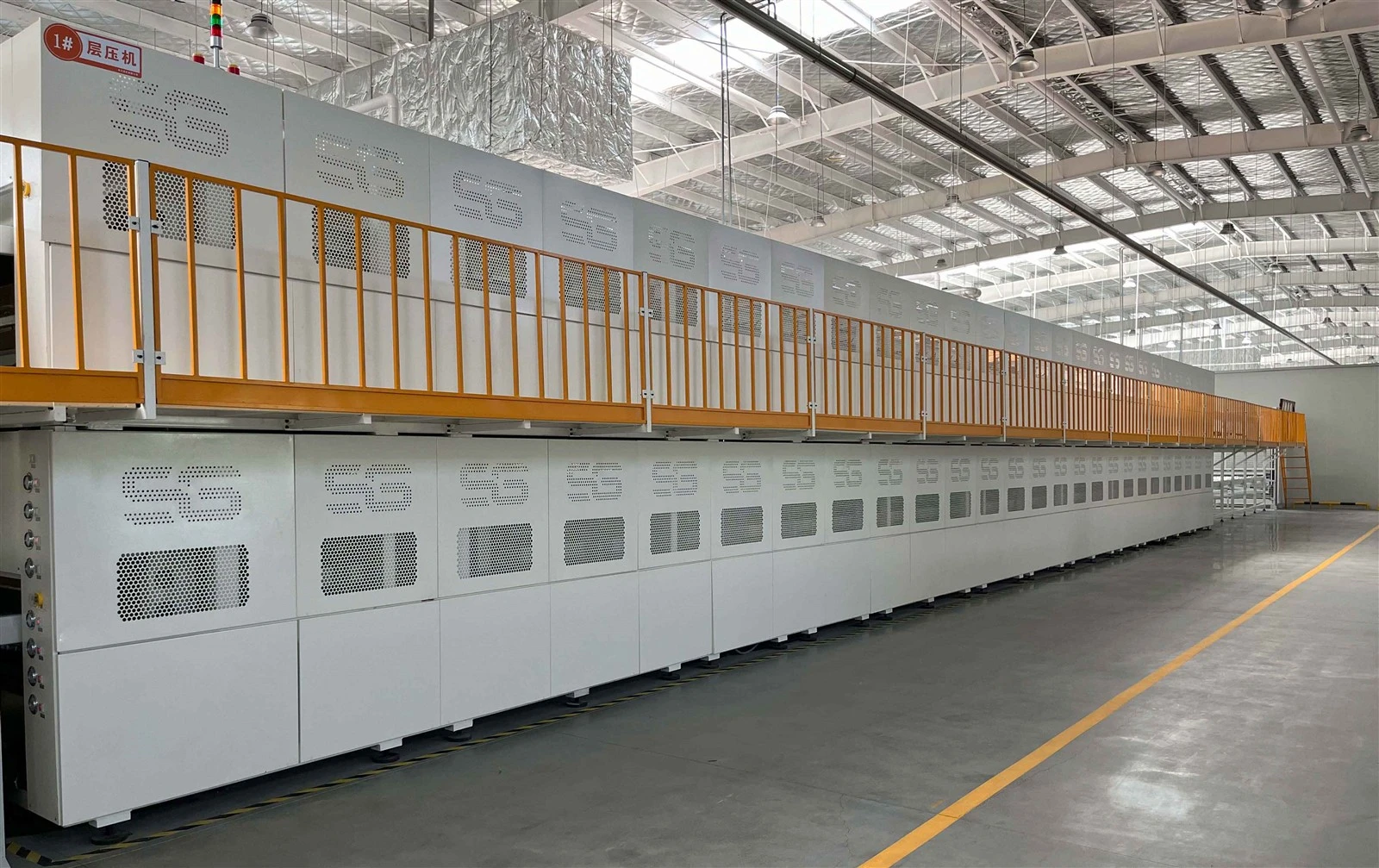

2.Ламинатор машина

Једнослојна једнокоморна потпуно аутоматска машина за ламинирање углавном се састоји од фазе за пуњење (класа А), фазе ламинирања (класа Б), фазе пражњења (класа Ц) и помоћне функционалне опреме као што је усисивач, сет Роотс пумпе, усисивач пумпа, уљна пећ итд.

Дизајн интегрисаног модула за целокупну опрему

1.1 Опрема усваја укупни структурални дизајн високе чврстоће, који може задовољити дугорочни нормалан и стабилан рад у радном окружењу високе чврстоће;

1.2 Усвајање методе загревања уља како би се осигурала уједначеност температуре и тачност контроле, ефикасно обезбеђујући свеукупне перформансе процеса опреме;

1.3 Б-ниво, Ц-ниво и А-ниво могу да раде синхроно или независно;

1.4 Интелигентни начин управљања, ПЛЦ+дистрибуирани И/О+ДЦ24В ДЦ контролни систем, висок степен аутоматизације, бус технологија потпуно мења традиционалне методе ожичења, ниску стопу отказа и велику брзину преноса података;

1.5 Рад са екраном осетљивим на додир великог бренда, са једноставним интерфејсом прилагођеним кориснику, и свеобухватним приказом података и функцијама статистике графикона;

За више информација о уређају, молимоконтактирајте нас

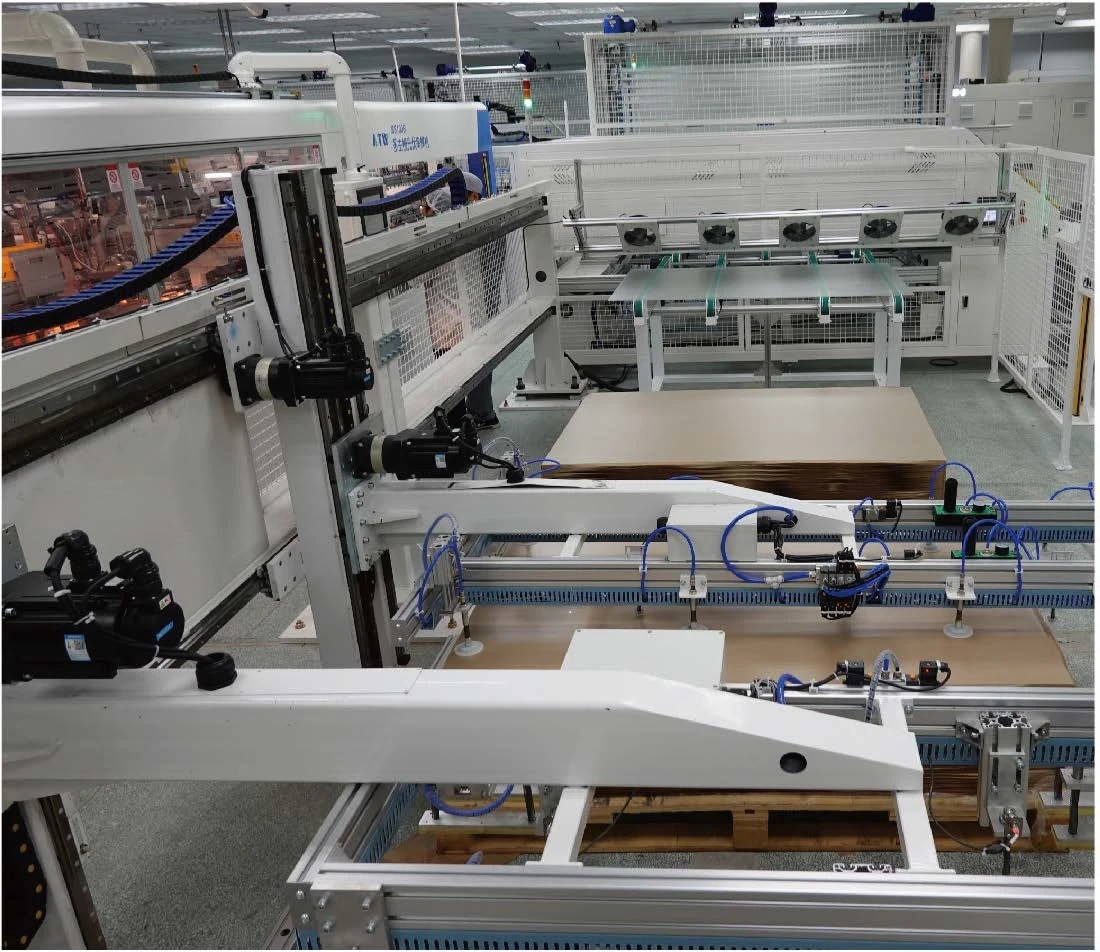

1.Аутоматско пуњење стакла

1. Подигните стакло са стаклене приколице и ставите га на монтажну траку
2. Машина укључује две станице за складиштење стакла и једну станицу за складиштење папира.
3. Рука робота за усисавање стакла поставља стакло на монтажну линију, док роботска рука за усисавање папира уклања папир са стакла.
4. Машину покреће серво мотор, а усисна чаша усисава стакло у назначени положај.
5. Горња стаклена роботска рука је конзолна структура, а роботска рука за брање папира је конзолна структура.

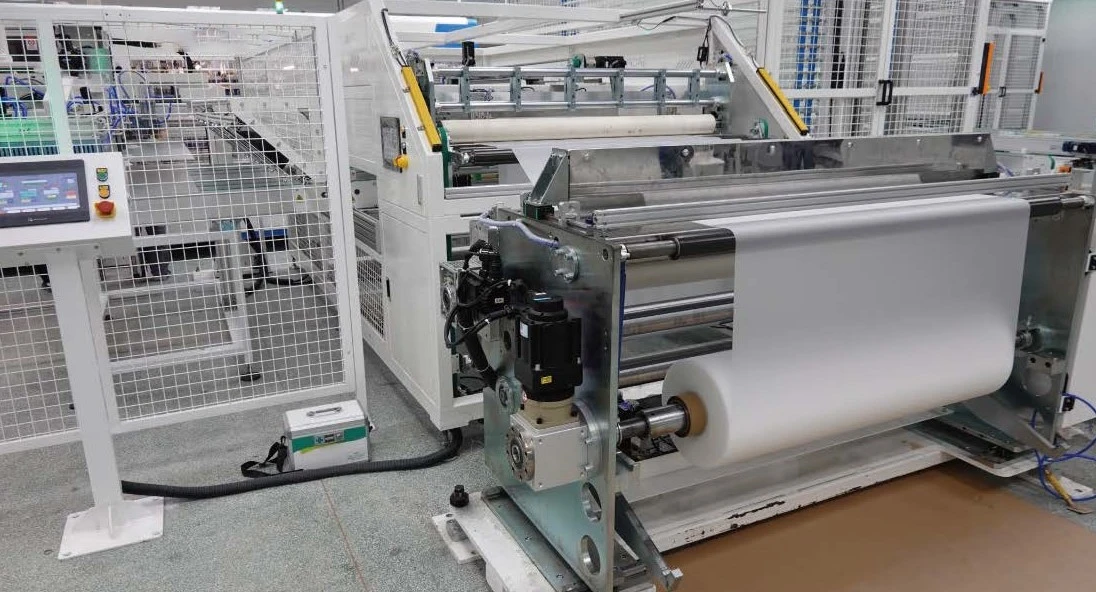

2.Аутоматско ЕВА ТПТ оптерећење сечењем

Прво ЕВА полагање на мрежи + друго ЕВА сечење на мрежи + сечење табле на мрежи
1. Усвајање механизма синхроног каишног преноса који покрећу серво мотори, вођени линеарним вођицама, са прецизним позиционирањем и глатким радом.
2. Ова машина је опремљена ЕВА алатима за храњење за рад.
3. Брзина истезања ЕВА се може аутоматски подесити и ради стабилно.
4. ЕВА сече интегрисаном машином како би се обезбедиле глатке и уредне ивице сечења
5. Ова машина има ЕВА функцију аутоматског исправљања, са опсегом исправљања од ± 2 мм.
6. Главни део опреме је опремљен заштитним поклопцем и поклопцем за прашину.

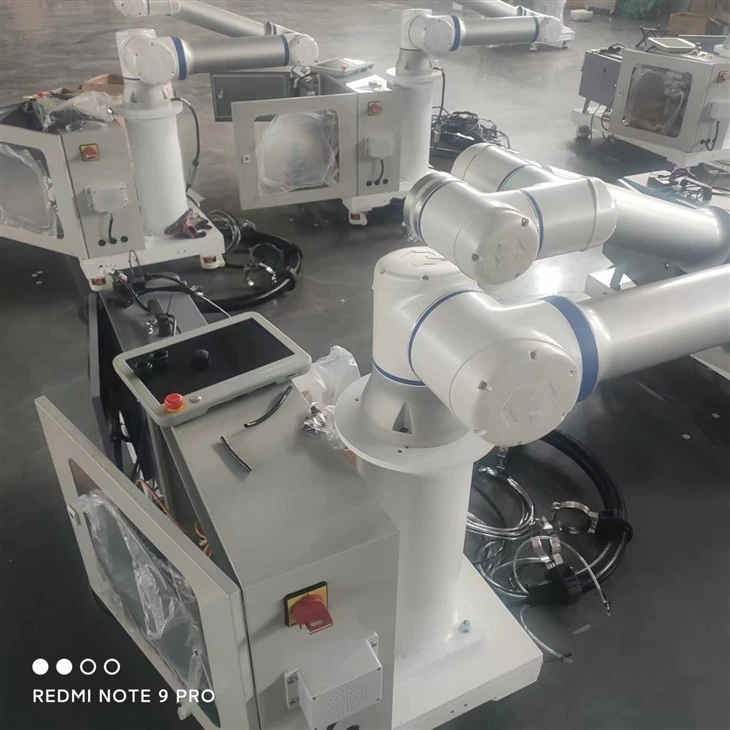

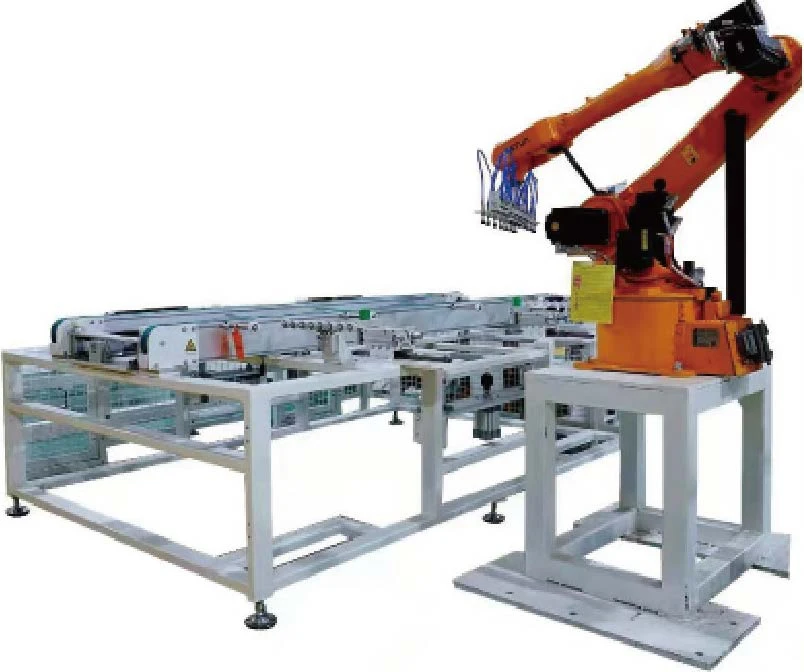

3. Аутоматско полагање (роботска рука)

1. Начин храњења је кратки улаз и дуг излаз, а функција опреме је да их распореди у одговарајућем редоследу. Дуга страна жице батерије је паралелна са дугом страном компоненте. Локални систем за слагање може се користити за распоређивање компоненти од 96, 72 и 60 комада и има функцију механичког подешавања.
2. Аутоматски примите жице батерија, покупите жице батерија у механичке положаје и претходно исправите стакло
3. Примите стакло и ЕВА са производне линије. Подигните нит батерије из механичког положаја. Поставите батерију у серију на ЕВА према позитивним и негативним електродама. Након завршетка свих радњи, компонента излази.
4. Низ батерија се поставља визуелним позиционирањем, позиционирањем помоћу оптичких влакана и механичким позиционирањем.

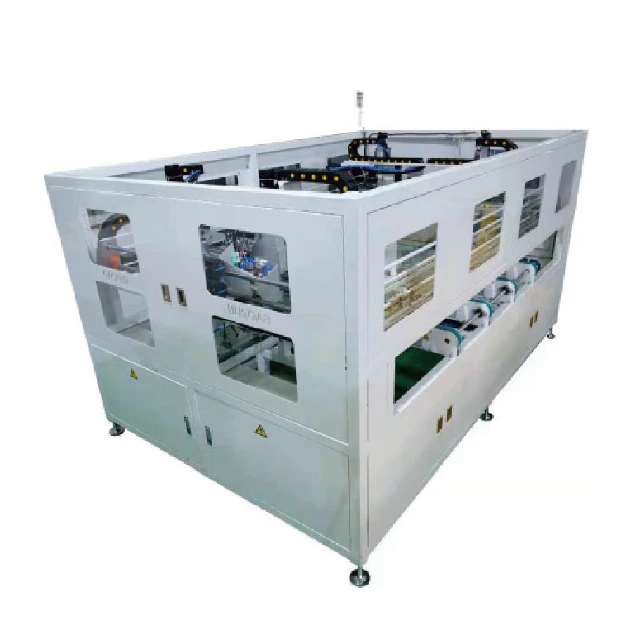

4.Аутоматска машина за точење

Померите дужу страну напред на аутоматску машину за лепљење траке, поново је поставите у машину и залепите траку на одређено место на компоненти.
Аутоматска машина за лепљење траке замењује ручни рад, штедећи трошкове рада
1. Спољашња страна машине је интегрисани оквир, који је прелеп.
2. Стандардни управљачки пренос претварања фреквенције мотора.
Када се компонента пренесе у исправан положај, цилиндар ће се исправити и поправити свој положај

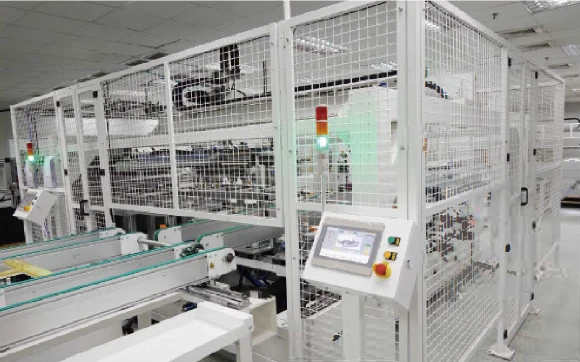

5.Аутоматско кадрирање

1. Прецизни серво мотори померају компоненте на одређене позиције за уоквиривање без потребе за ручним радом
2. 12 пари усисних чаша осигуравају да се стакло стабилно усисава на машину током уоквиривања
Када су компоненте у исправном положају и оквир је спреман, цилиндар ће бити исправљен и стегнут. Серво мотор ће бити инсталиран са рамом у исто време.
3. Метод транспортера: синхрони транспортер са траком.
4. Дужина и ширина се могу подесити у складу са величином модула, користећи брзо закључавање за брзо подешавање како би се задовољили различити модули.
5. Режим управљања: контрола мотора + серво погон.
6. Режим рада: аутоматски / ручни.

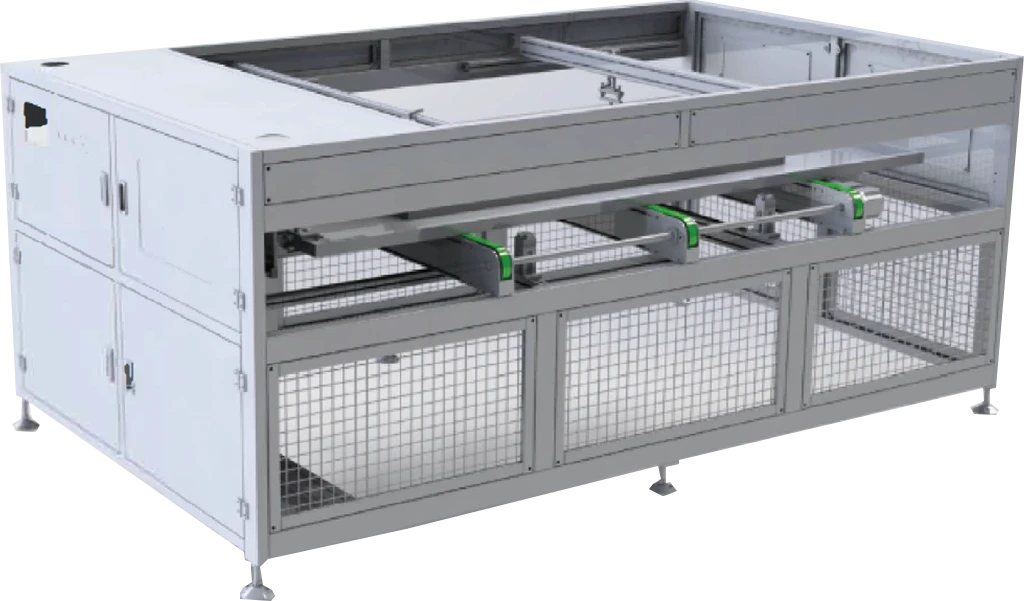

6.ИВ машина за тестирање

1. Након што дужа страна компоненте уђе у опрему и исправи се унутар машине, потребан високи напон се доводи до компоненте да би се тестирао њен статус изолације
2. Након укључивања унутар подешеног времена, пошаљите компоненту на ЕЛ ради инспекције
3. Када је компонента постављена у исправан положај, цилиндар се подешава и фиксира у свом положају, уземљење се контролише да би се укључило, а отпорни напон се аутоматски тестира након уземљења
4. Стандардна контрола променљиве фреквенције мотора променљива брзина

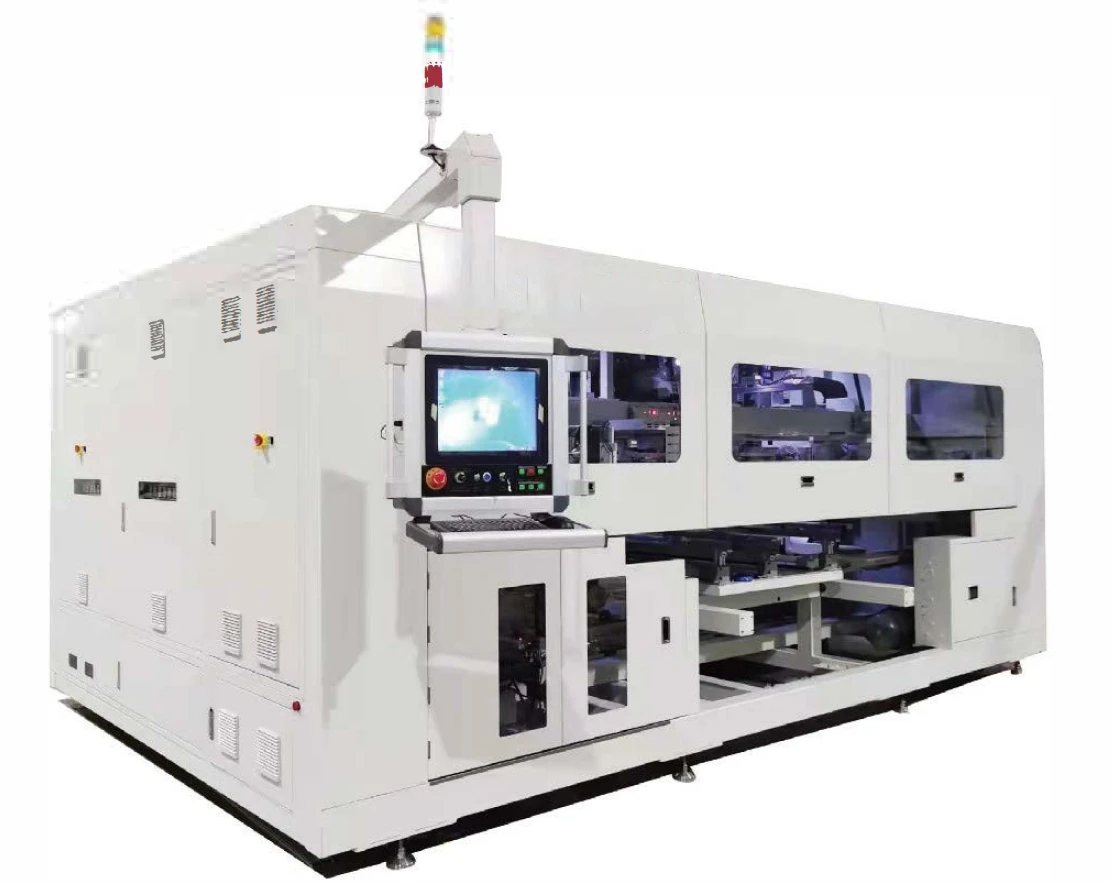

7.Машина за заваривање сабирница

Функција опреме:

Растегните, исправите, исеците, савијте и прецизно поставите главу, реп и средњу сабирницу и користите руку за подизање да извршите секундарну калибрацију на жици на модулу. Жице на глави и репу жице су залемљене заједно са сабирницама у једном потезу и преносе се на следећу радну станицу. Ова машина је опциона са функцијом стругања црне боје, функцијом детекције након лемљења и функцијом пробијања сабирница.

8.ОСТАЛА ОПРЕМА

Да бисте сазнали више о другим информацијама о уређају, молимоконтактирајте насза најновији садржај и цене производа
Дизајнираћемо одговарајући план производне линије на основу ваших потреба

Зашто одабрати Едобо Солар?

Свеобухватна решења:Едобо Солар нуди читав низ опреме за производне линије соларних панела, од повезивања ћелија до ламинације модула и тестирања.

Напредна технологија:Наше производне линије садрже најновија достигнућа у аутоматизацији и контроли квалитета, обезбеђујући високу ефикасност и врхунски квалитет панела.

Прилагођено вашим потребама:Дизајнирамо производне линије по мери које одговарају вашим специфичним захтевима, обезбеђујући да са лакоћом остварите своје производне циљеве.

Стручна подршка:Са дугогодишњим искуством у соларној индустрији, Едобо Солар нуди стручну подршку од планирања до инсталације и даље.

Компанија Едобо је лидер у креирању производних линија соларних панела. Са 15 година стручности у истраживању и развоју, увели смо најсавременије технологије и процесе како бисмо гарантовали врхунски квалитет и високо ефикасне производне линије. Наш стручни тим је посвећен понуди иновативних решења за сектор соларне енергије, омогућавајући нашим купцима да достигну производне циљеве од 100МВ, 300МВ или 500МВ, генеришући тако значајан профит.
