Производња конектора соларне плоче

Наша производна линија конектора соларне плоче садржи свеобухватан асортиман аутоматизоване опреме, радећи заједно на пружању високо ефикасног процеса. Систем започиње са фиксном дужином жичане хранилице, жицом за дизање по прецизним дужинама. Уложак жице (пренос), користећи стезаљке, а затим превози резане жице између радних станица. Ове станице укључују машину за сечење и љуштење за уклањање изолације, машина за прешање за причвршћивање конектора и опционалне станице за откривање пресовања за осигурање квалитета. Уложак жице (пренос) наставља да премешта делимично састављене конекторе на машину за навој конектора и машина за увртање орашавања, аутоматизацију коначних корака Скупштине. Наменска машина за заштиту каблова припрема каблове уклањањем спољне јакне. Процес се закључује са уређајем ван мреже, која аутоматски сортира готове конекторе, раздвајајући добре (ОК) производе из неисправних (НГ) јединица, гарантујући само врхунске конекторе напуштају производну линију. Овај интегрисани, аутоматизовани приступ значајно побољшава брзину производње, смањује ручно руковање и минимизира ризик од грешака.

Pošalji upit

Opis

Tehničke karakteristike

Solar Panels Production Automatic Trimming

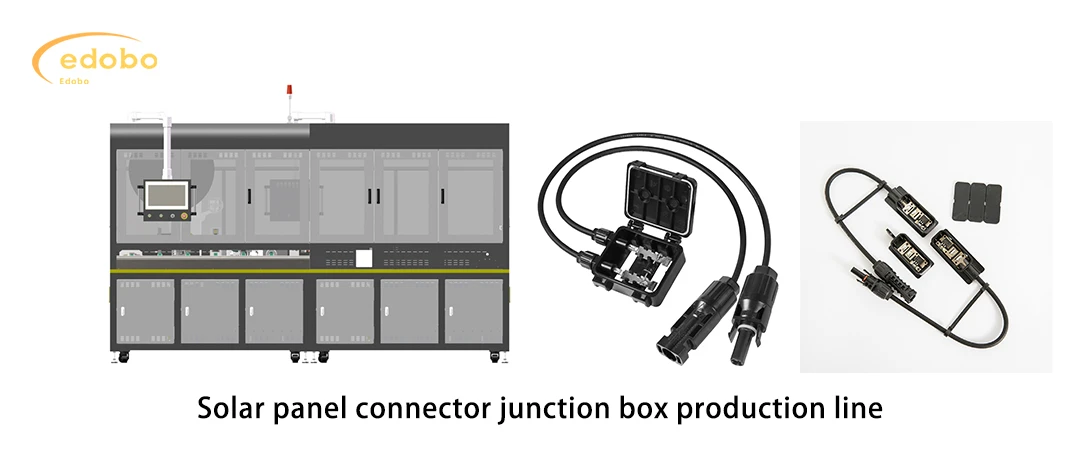

Solar panel connector junction box production line

produc features

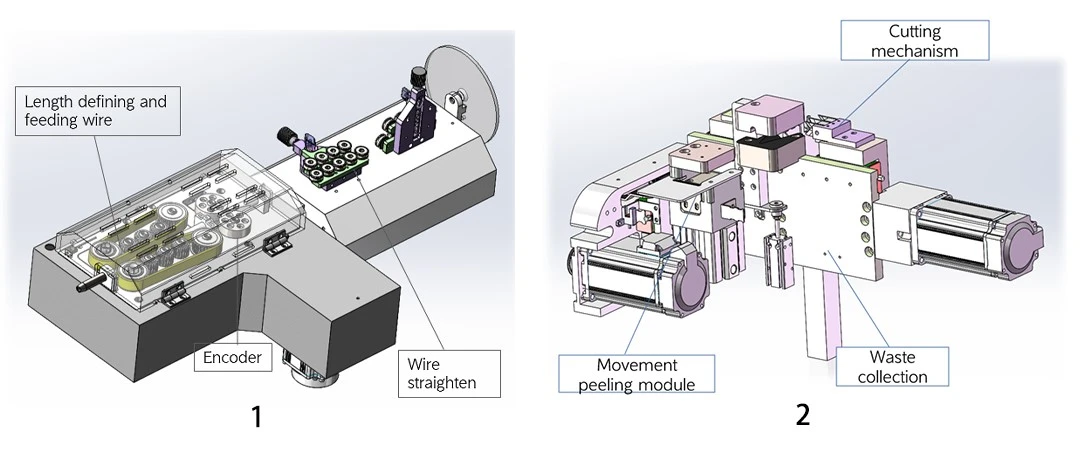

Fixed Length Wire Feeder

1.Фикед Дужина улагач жица:Осигурава прецизне и доследне дужине жица за оптималну обраду.

Усвајање потпуно серво система и прераде затворене петље да би се осигурала стабилност дужине сечења;

2. МЛАСНИ И ПИЛИФИНГ МАШИНА:Аутоматизује сечење и скидање изолације, припремајући жице за прешање.

Кад се љушти, не огребајте и не исечете бакрену жицу; Љуштење и скидање

Опремљен је системом сакупљања отпада за прикупљање и обраду коже засечене навој.

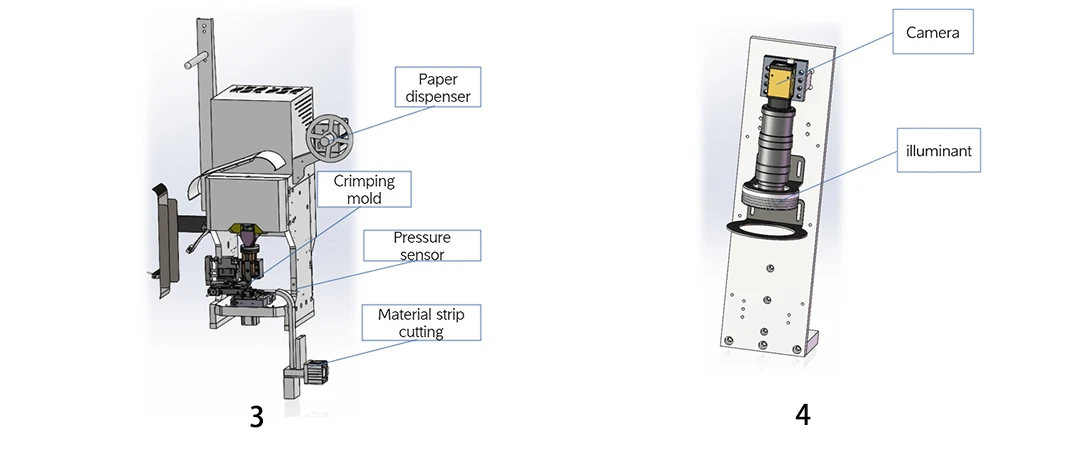

Crimping machine

3.Климатизација машина:Станица углавном завршава пресовање терминала и жица. Снага доноси серво систем са прешање тачност ± 0. 02мм;

Радна станица је опремљена мониторингом притиска ОЕ-а за откривање квалитета пресовања;

16. станица за откривање величине (опционо):Омогућава контролу квалитета верификацијом димензија ЦРПП-а, осигуравајући доследне перформансе.

Модул усваја визуелни систем да би се углавном прегледао појаву изложених бакрених жица, позиција бакрене жице итд.;

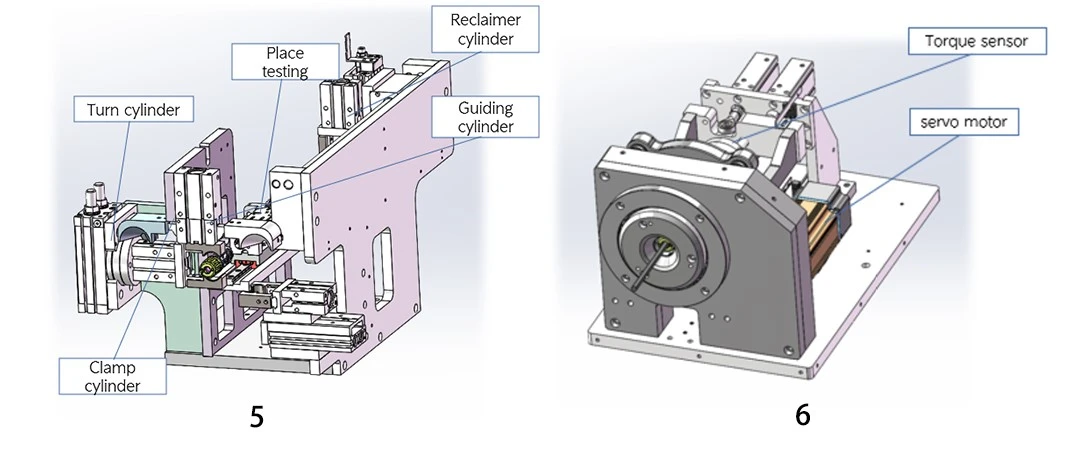

Connector threading machine and nut twisting machine

5. Машина за навој за навојницама:Аутоматизује поступак уметања жица у кућишта конектора.

Станица углавном употпуњава функцију уметања каблова са пресованим терминалима у конектори;
Станица је опремљена са на мјесто сензора да открију да ли су терминали правилно убачени;

6.УТ машина за увртање:Сигурно причвршћује орахе на конекторима, комплетирање Скупштине.

Станица је опремљена сензором положаја да би открила да ли је конектор убачен на своје место;
Опремљен сензором обртни моментом који у реалном времену може открити величину обртног момента у реалном времену

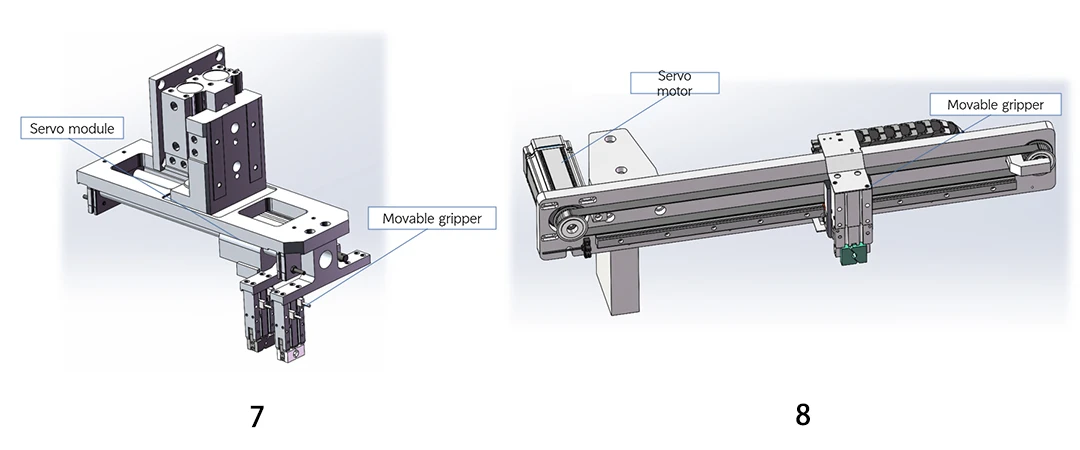

Wire transfer clamp

7.Релоцатион Статион:Станица углавном завршава пренос жица како би се олакшала обрада другог краја.

8.Оффлине класификациона машина:Аутоматски сортира готове производе, раздвајајући добро (ОК) од неисправних (НГ) јединица.

Радна станица углавном завршава ван мреже производа;
Употреба серво мотора може одвојити неисправне производе од добрих производа;

Solar Panels Production Automatic Trimming

production machine

Solar Panels Production Automatic Trimming

Значајка	Спецификација
Опсег обраде	Прилагодљиве станице за монтажу на бази модела конектора
Производни капацитет	15-20 ком / мин
Функција	Потпуно аутоматска монтажа свих компоненти конектора
Радна температура	0-40 степен (32-104 степен ф)
Влажност	40%-80%
Квалификациона стопа производа	Већи или једнак 99%
Ваздушни притисак	0. 5 МПА - 0. 7 МПа (захтева чист, суви извор ваздуха)
Напајање	АЦ 220В / 50Хз
